詳細介紹

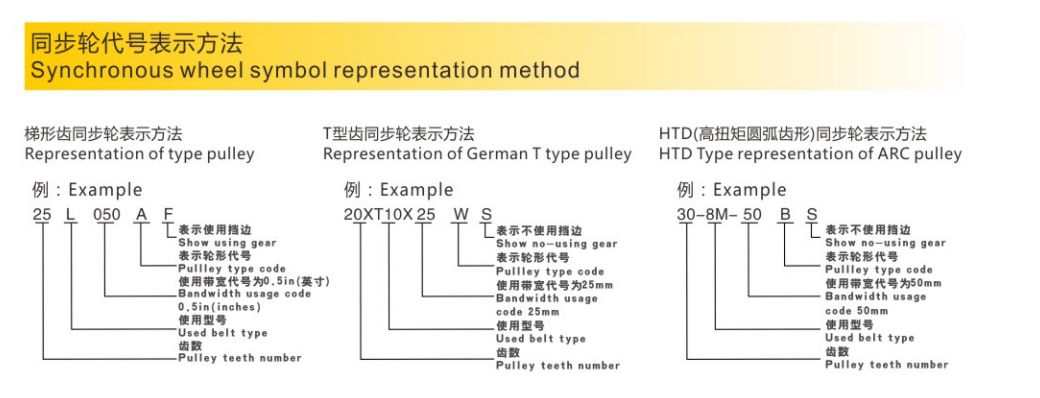

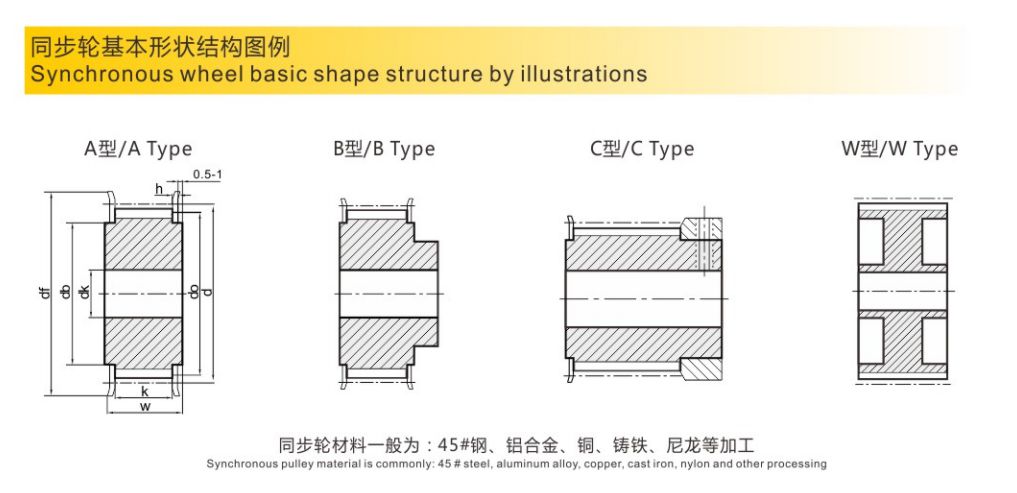

參數

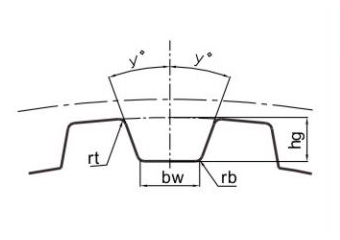

梯型直邊齒齒形尺寸(單位：mm)

Ladder type straight tooth tooth size(unit:mm)


型號
Type		 漸開線齒形
Involute tooth profile		 齒形角
Tooth angle		 齒槽底寬
Bottom width of cogging		 齒高
ht(tooth height)		 齒根圓角
Fillet		 齒頂圓角
Tip
節距Pb 2y° bw hg 半徑rb 半徑rt
MXL 2.032 (56)40 (0.61)0.67 0.69 0.30 0.23
XXL 3.175 50 0.96 0.84 0.35 0.30
XL 5.080 1.27 1.65 0.41 0.64
L 9.525 40 3.10 2.67 1.19 1.17
H 12.700 4.24 3.05 1.60 1.42
XH 22.225 7.59 7.14 1.98 2.39
XXH 31.750 11.61 10.31 3.96 3.18

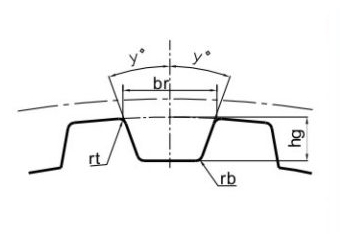

T型齒齒形尺寸(單位：mm)

T gear tooth size(unit:mm)


型號
Type		 節距
pitch		 齒形角
Tooth angle		 齒槽頂寬
Top tooth width		 齒高
ht(tooth height)		 齒根圓角
Fillet		 齒頂圓角
Tip
Pb 2y° brSE brN hg SE hg N 半徑rb 半徑rt
T2.5 2.50 50 1.75 1.83 0.75 1.00 0.20 0.30
T5 5.00 2.96 3.32 1.25 1.95 0.40 0.60
T10 10.00 6.02 6.57 2.60 3.40 0.60 0.80
T20 20.00 11.65 12.60 5.20 6.00 0.80 1.20

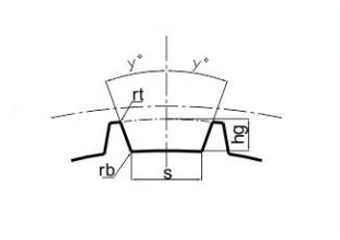

AT型齒齒形尺寸(單位：mm )

AT type gear tooth size (unit:mm)


型號
Type		 節距
pitch		 齒形角
Tooth angle		 齒槽底寬
Bottom width of cogging		 齒高
ht(tooth height)		 齒根圓角
Fillet		 齒頂圓角
Tip
Pb 2y。 S hg 半徑rb 半徑rt
AT3 3.00 50 1.50 1.00 0.20 0.30
AT5 5.00 2.70 1.10 0.40 0.70
AT10 10.00 5.40 2.35 0.50 1.20
AT20 20.00 10.00 5.00 1.75 2.50

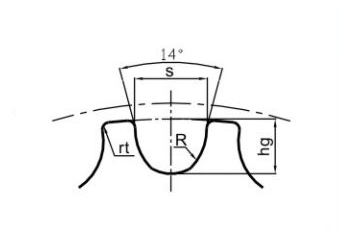

HTD圓弧型齒齒形尺寸(單位：mm )

HTD circular arc tooth profile size (unit:mm)


型號
Type		 節距
pitch		 齒槽寬
Groove width		 齒高
Tooth height		 底圓
Clearance circle		 齒頂圓角
Tip
Pb s hg 半徑R 半徑rt
3M 3.00 1.90 1.28 0.91 0.26-0.35
5M 5.00 3.25 2.16 1.56 0.48-0.52
8M 8.00 5.35 3.54 2.57 0.78-0.84
14M 14.00 9.80 6.20 4.65 1.36-1.50
20M 20.00 14.80 8.60 6.84 1.95-2.25







STPD/STS型齒齒形尺寸（單位：mm ）

STPD/STS type gear tooth size （unit：mm）


型號
Type		 節距
pitch		 齒槽寬
Groove width		 齒高
Tooth height		 底圓
Clearance circle		 齒頂圓角
Tip
Pb s hg 半徑R 半徑rt
3M 3.00 1.90 1.28 0.91 0.26-0.35
5M 5.00 3.25 2.16 1.56 0.48-0.52
8M 8.00 5.35 3.54 2.57 0.78-0.84
14M 14.00 9.80 6.20 4.65 1.36-1.50
20M 20.00 14.80 8.60 6.84 1.95-2.25











同步輪節距公差

Picth tolerance



輪外徑 允許偏差Tolerance
任意兩相臨齒間 90弧內約允差
outside diameter pitch Distance between too coIse gears within 90 tolerance
<25.40-0 0.03 0.05
>25.40-50.80 0.03 0.08
>50.80-101.60 0.03 0.10
>101.60-177.80 0.03 0.13
>177.80-304.80 0.03 0.15
>304.80-508.00 0.03 0.18
>508.00 0.03 0.20





同步輪外徑公差

Tolerance of outside diameter of pulley



輪外徑 允許偏差
outside diameter pitch Tolerance
<25.40 +0.050
>25.40-50.80 +0.080
>50.80-101.60 +0.100
>101.60-177.80 +0.130
>177.80-304.80 +0.150
>304.80-508.00 +0.180
>508.00 +0.200





同步帶端面允許跳動量

Allowable bounce of pulley end



輪外徑 允許跳動量
outside diameter pitch Allowable bounce
<101.60 0.10
>101.60-254.00 輪外徑xO.001
>254.00 0.25+【（輪外徑-254.00）x0.005】





同步輪徑向允許跳動量

Allowable bounce of pulley warp direction



輪外徑 允許值
outside diameter pitch Tolerance
<203.20 0.13
>203.20 0.13+【（輪外徑-203.20）x0.005】
